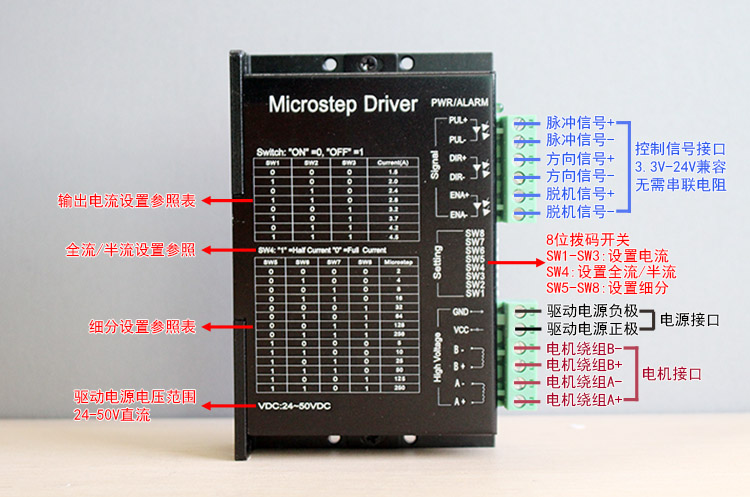

※信號輸入：?jiǎn)味?，脈沖/方向
※細分可選：2/4/8/16/32/64/128/256/
5/10/25/50/125/250細分
※輸出電流：1.5A-4.5A （適合5NM以下86和57電機）
※輸入電壓：24-50VDC （建議24-48VDC工作）
※可驅動4,6,8線兩相、四相步進電機
※光耦隔離信號輸入，抗干擾能力強
※具有過熱、過流、欠壓鎖定
輸入電壓防反接保護等功能
※大體積散熱片，有效散熱，安裝方便
※外部信號3.3-24V通用，無需串聯電阻
| 冷卻方式 | 自然冷卻或強制風冷。 |
| 場合 | 不能放在其他發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度 太大及強震場所，禁止有可燃?xì)怏w和導電灰塵。 |
| 濕度 | 40-90％RH |
| 震動 | 10-55Hz/0.15mm |
| 保存溫度 | -20-65℃ |
| 重量 | 0.25KG |
| SW5 | SW6 | SW7 | SW8 | 細分 |
| ON | ON | ON | ON | 2 |
| ON | OFF | ON | ON | 4 |
| ON | ON | OFF | ON | 8 |
| ON | OFF | OFF | ON | 16 |
| ON | ON | ON | OFF | 32 |
| ON | OFF | ON | OFF | 64 |
| ON | ON | OFF | OFF | 128 |
| ON | OFF | OFF | OFF | 256 |
| OFF | ON | ON | ON | 5 |
| OFF | OFF | ON | ON | 10 |
| OFF | ON | OFF | ON | 25 |
| OFF | OFF | OFF | ON | 50 |
| OFF | ON | ON | OFF | 125 |
| OFF | OFF | ON | OFF | 250 |
| SW1 | SW2 | SW3 | 運行電流 |
| ON | ON | ON | 1.5 |
| OFF | ON | ON | 2.0 |
| ON | OFF | ON | 2.4 |
| OFF | OFF | ON | 2.8 |
| ON | ON | OFF | 3.2 |
| OFF | ON | OFF | 3.7 |
| ON | OFF | OFF | 4.2 |
| OFF | OFF | OFF | 4.5 |
| SW4 | 待機電流 |
| ON | 全流 |
| OFF | 半流 |
